【天正华意电气设备有限公司(丽江分公司)tianzh3611-37】每年投入利润的30%用于SOE测试仪新产品的研发,4年行业积淀只为用户提供产品,联系人:杨经理,地址:平度市平安路2号。

SOE测试仪、当地 SOE测试仪 面板布局（以TH-128为例 见下一页1：外接电源插座(充电插座)2：触摸液晶屏3：电源开关4： 测 试 输出电缆线插座（DB37）5：模拟量输入端(AI)6：模拟量输出端(AO)7：开关量输入端（DI）8：开关量输出端（D0）9：联机通讯接口（RS232） 10.信号输出显示灯4、当地输出插座和通道序号TH-128 多功能型 SOE测试仪 共有 8 个DB37 型输出插座。每个插座包含 16 个输出通道， 共计 128 个 输 出 通 道。每个 DB37 插座内部引脚与通道序号的对应如下图：根据用户使用的不同厂家的 SOE 设备，可选配专用的测试力电缆。其中通用型电缆为出厂标准配置，专用型电缆需用户根据自己使用的 DCS 系统规格单独订购。5、当地触发输出时序图TH-128 SOE测试仪 常规的测试触发方式有顺序触发、当地逆序触发、当地分组同步触发和重复脉冲触发 4 种。需要特殊触发时序的用户，可以使用自定义触发模式，其设置方法详见第四章说明。

SOE测试仪三相电压、本地电流对称度和相位对称度电压、本地电流对称度＜0.02﹪相位对称度0.05°电压电流谐波输出谐波次数2～31次谐波含量0～39％谐波相位0°～359.99°可调准确度2～14次2％ 5～31次5％直流输出(选配功能)直流电压电压量程75mV、本地10V、本地100V、本地300V、本地600V输出范围0～120％准确度0.05％稳定度0.01％/1min纹波含量≤0.5％调节细度0.002％RG输出负载10VA直流电流电流量程20mA、本地10mA、本地1mA输出范围0～120％准确度0.05％稳定度0.01％/1min纹波含量≤0.5％直流测量(选配功能)直流电流测量测量范围0~24mA准确度0.05％直流电压测量测量范围0~12V准确度0.05％电能脉冲量(选配功能)脉冲输出有源脉冲输出电平5V±5％，输出电流100mA 脉冲频率：5kHz脉冲输入有源脉冲输入电平5V±5％，输入电流1mA 脉冲频率：5kHz环境条件工作温度0℃～40℃相对湿度≤85％储存条件-30℃～60℃其他工作电源AC220V±15％体积450×440×132㎜，重量:20㎏四、本地前后面板及仪器按键说明前面板：前面板包括：试验电源信号输出端子区，面板标有交流电压输出，交流电流输出，直流电压输出，直流电流输出。显示区，共6个菜单对应显示内容快捷键按键区，按常用测试点设置输出量。分电压幅值、本地电流幅值、本地功率因数对应的相位角。数字及功能键区后面板后面板直流测量输入端子。与上位机通信接口，RS232。

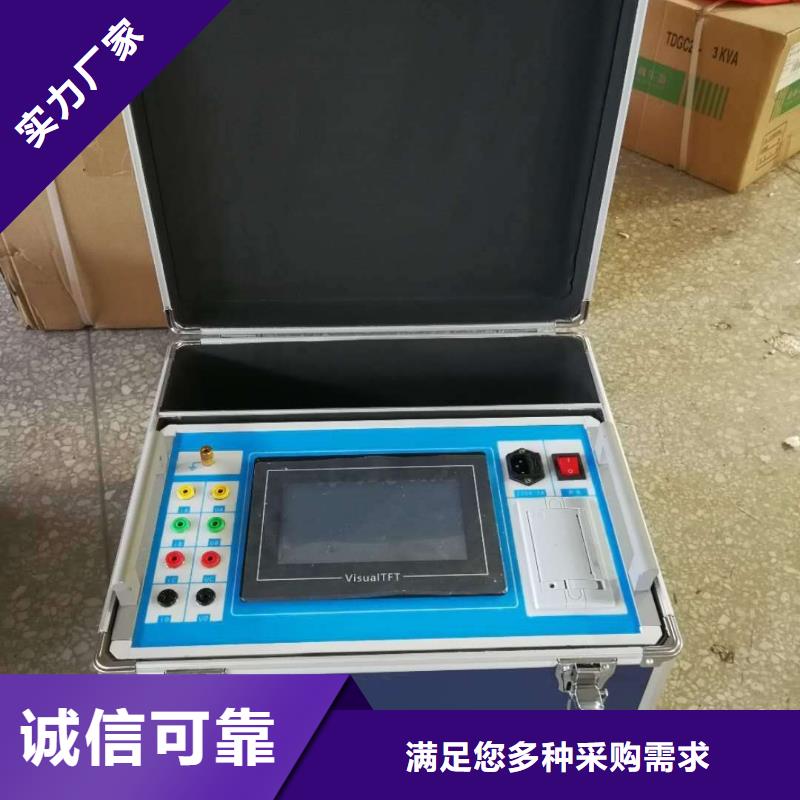

SOE测试仪《便携式SOE分辨力测试仪》 （SOE测试仪）TH-32AD说明书青岛天正华意电气设备有限公司一、附近TH-32AD《便携式SOE分辨力测试仪》技术条件1-1、附近电气参数输出通道数：32接点特性：无极性光电隔离（100V50mA）触发方式：顺序触发、附近组群触发、附近脉冲触发、附近单组逆序触发间隔：0.1～999.9ms (以0.1mS为单位任意可调).精 度：≤3us工作电源：AC220V 工作温度：-10～55℃产品寿命：20万小时输出模拟接点特性:开路电压：≥300V（DC）电流容量：≥100mA隔离特性：≥1000V（任意通道之间，通道和输入电源之间)设备外型：便携手提箱显 示 器：5.6寸全彩显示屏外型尺寸：220＊200＊300MM重 量：4KG模拟触发接点特性项目单位规 范测试条件注释小典型开路耐压V80100Is＝0.5uA图1-3导通压降V2.42.6If＝100mA图1-4电流容量mA50Vs＝2.4V图1-4隔离特性MΩ10Vce＝300V图1-5注：测试装置断电时所有接点为开路状态1-2、附近设备成套性1-2-1、附近《便携式SOE分辨力测试仪》主机1-2-2、附近DB37转接专用测试电缆线1-2-3、附近AC电源线二、附近使用说明2-1、附近系统连接2-1-1、附近TH-32AD的面板布局如下图所示。T1H-T4L为DB37连接器插座。其中每个插座含16个输出通道。触发输出顺序按T1H-T4L，而每个输出插座内是按1-16（指示灯为0-F）顺序触发的。
