异频线路参数测试仪,认准【天正华意电气设备(邵阳市分公司)tianzh3611-37】,以厂家直销的模式,确保产品的高品质与性价比,产品销售网络遍及全国各省,满足不同地区的客户需求。4年来广受客户信赖,联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

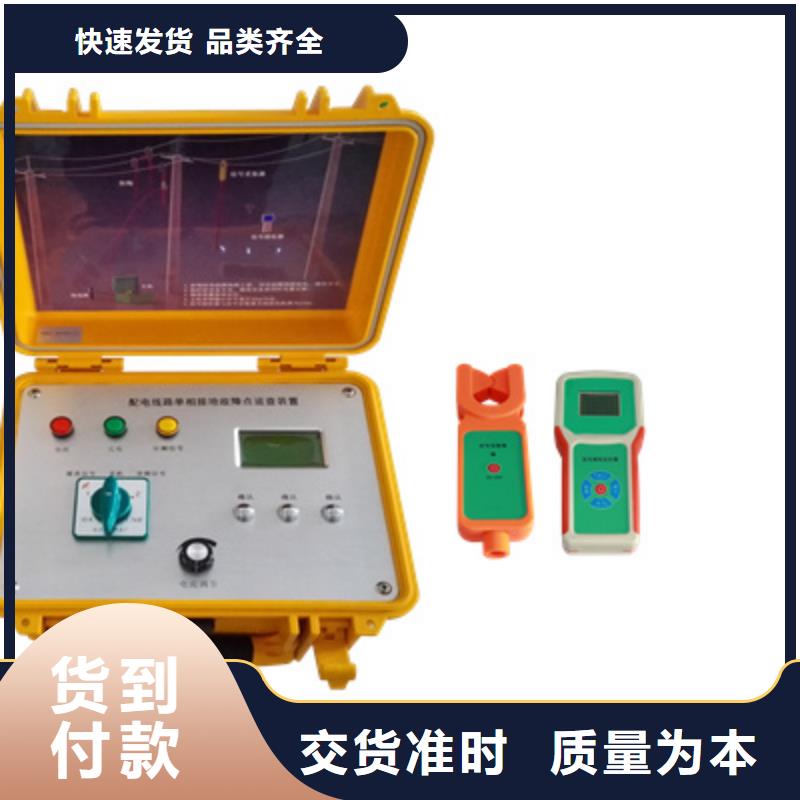

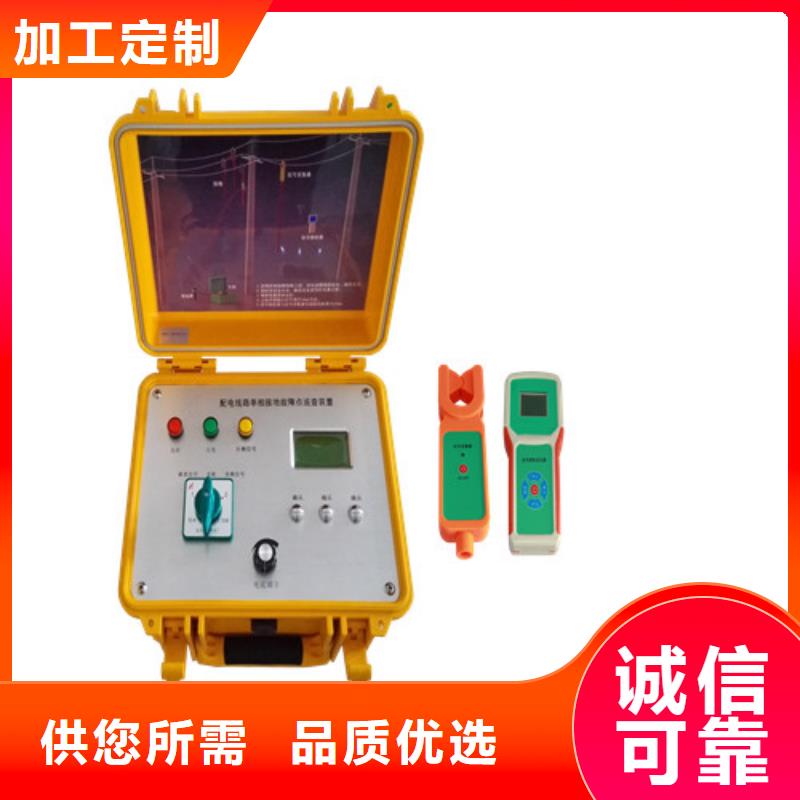

异频线路参数测试仪它解决了因长时间找不到接地故障点而不能及时恢复送电引起的的客户投诉和因售电量减少造成的经济效益问题；也解决了因人海战术即人工逐级登杆查找接地故障而耗费大量人力物力的问题。使用该仪器就可以在极短的时间内找出接地故障点。仪器内置电池供电，一次可以工作6小时以上，重量小于8公斤，实用方便，从而很好的解决了上述问题，并使停电查线更为准确、快捷、方便、轻松，具有传统方法所无可比似的优越性。2.1设备组成单相接地故障点巡查装置是由信号发生装置、信号采集器、信号接收定位器三部分组成。（1）信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障。（2）信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点。在线路正常运行时，可实时检测线路负荷电流。（3）信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。2.2操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。

异频线路参数测试仪工作条件：温度 －10～＋45℃，相对湿度 80％，大气压力 750±30mmHg四、仪器的配套装置：1. 测试仪主机 1台2. Q9头测试线 2根3．加长线25米 1根 4．220V电源线 1根5. 电流取样盒 1个6. 使用说明书 1本五、仪器工作原理的简要说明1.仪器组成框图系统说明：本测试仪由特征信号取样处理器（主机）及通用笔记本电脑组成一个完整的输电线路故障检测系统。由专用软件完成高压输电线路常见故障的测试工作，较准确地测量并显示出故障点距测量端的距离。操作简单，查找故障极其方便。是高压输电线路管理维护部门不可或缺的测量设备。基于雷达测距原理，根据输电线路的故障性质可选择不同的测试方法。一般来说，对于输电线路的断路、金属性接地故障采用“脉冲测距法”。而对于常见的绝缘瓷瓶故障所表现的高阻泄漏性故障及高阻闪络性故障，必须利用高压发生器提供一定幅度的冲击高压，迫使故障点闪络放电，形成单次高速闪络波形，即通常所说的“冲击高压闪络测距法”。本机采用超高速A/D数模转换电路及单片机管理系统，首先将测试到的单次特征波形变成数字信号，再由笔记本电脑内专用数据处理程序对数据信号进行分析，并实时在屏幕上显示出测试结果来。我们还可以利用计算机的强大功能对显示的波形进行存储、任意压缩扩展、位移等。由于界面十分友好，全中文菜单提示，触摸屏操作，相当简单。2.测试原理输电线路故障一般可分为三大类：低阻、短路，断路，及高阻故障。

异频线路参数测试仪工作界面如图八所示：7.如要调出此次存入的波形或以前存入的波形资料，按动屏幕上的“打开文件”键，屏幕中间将弹出“打开文件”界面，选择所需调出的文件名，点击打开键便能调出所需文件波形。工作界面如图九所示。8.测试完毕，如需结束此次工作，直接点击屏幕上右下角的“退出”键。屏幕回到桌面界面，按计算机正常程序关机即可。9.“波形对比”的应用有时为了更好地判断故障波形和帮助对此次所测得的波形分析，需要将上次测的波形与此次所测得的波形进行同屏对比。从两次测得的波形对比中找出变化的规律。防止或减少错判和误判。“波形对比”的操作方法如下：假设已经测得的结果和波形用触摸笔点击界面的“波形对比”。屏幕弹出“请输入或选择要比较的文件名”二级菜单。在图十一中的界面，点击二级菜单中的“选择”键，又弹出二级菜单“打开-数据信息框中显示当前选中文件的参数信息”，用触摸笔选中要进行对比的文件。如图十二。在上述操作的基础上，点击图十三中的“打开”键，又弹出“请输入或要比较的文件名”。如图十四所示。此时点击“比较”键，就可在屏幕上显示上下两个测试波形，上波形是当时采集到的波形，下波形是从历史（或上次）测试后存储的波形。如图十五所示。这时就可以进行波形比较了。10.“打印波形”“打印波形”功能主要用于撰写测试报告时，通过外接打印机输出一份测试结果报告。从此报告中可以形象直观地一目了然知道此次测试的波形和故障距离。相当于一份简明的测试报告。“打印波形”页面如图十六所示。以测试结果图十为例说明“打印波形”的操作过程。在图十中，用触摸笔点击“打印波形”模拟键，界面立即弹出“打印波形”界面。
